Cấu Tạo Tấm Pin Năng Lượng Mặt Trời Gồm Những Gì?

Năng lượng xanh đang bùng nổ, nhưng bạn đã bao giờ tự hỏi làm thế nào một tấm pin phẳng lại có thể biến ánh nắng mặt trời thành điện năng vận hành cả gia đình? Việc tìm hiểu Cấu Tạo Tấm Pin Năng Lượng Mặt Trời Gồm Những Gì không chỉ giúp bạn hiểu rõ bản chất kỹ thuật mà còn là chìa khóa vàng để lựa chọn sản phẩm bền bỉ, hiệu suất cao cho công trình. Bài viết này sẽ bóc tách chi tiết từng lớp vật liệu, nguyên lý hoạt động và những bước tiến công nghệ mới nhất giúp hệ thống điện mặt trời đạt tuổi thọ tới 30 năm.

Tổng Quan Về Cấu Tạo Tấm Pin Năng Lượng Mặt Trời Gồm Những Gì?

Về bản chất, một tấm pin quang điện (Photovoltaic module) là một tập hợp các tế bào quang điện được bảo vệ trong một khối khép kín nhằm chống lại thời tiết khắc nghiệt. Để đảm bảo vận hành ổn định liên tục hàng chục năm ngoài trời, sản phẩm được lắp ráp từ 7 thành phần chính với độ chính xác cực cao.

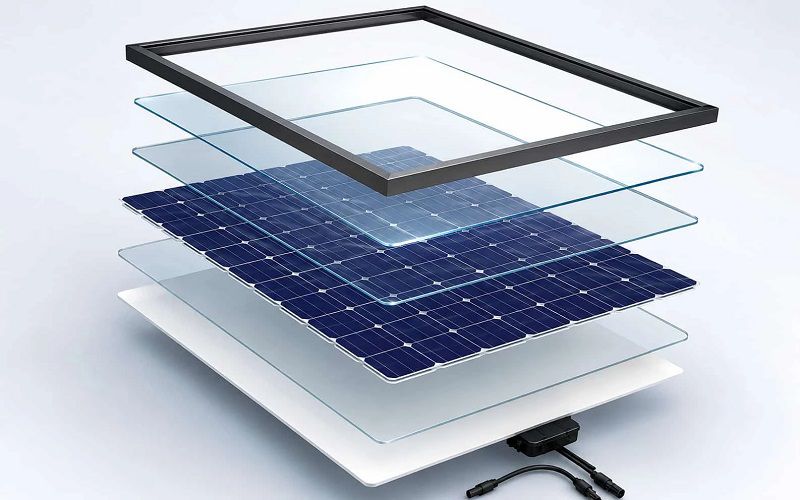

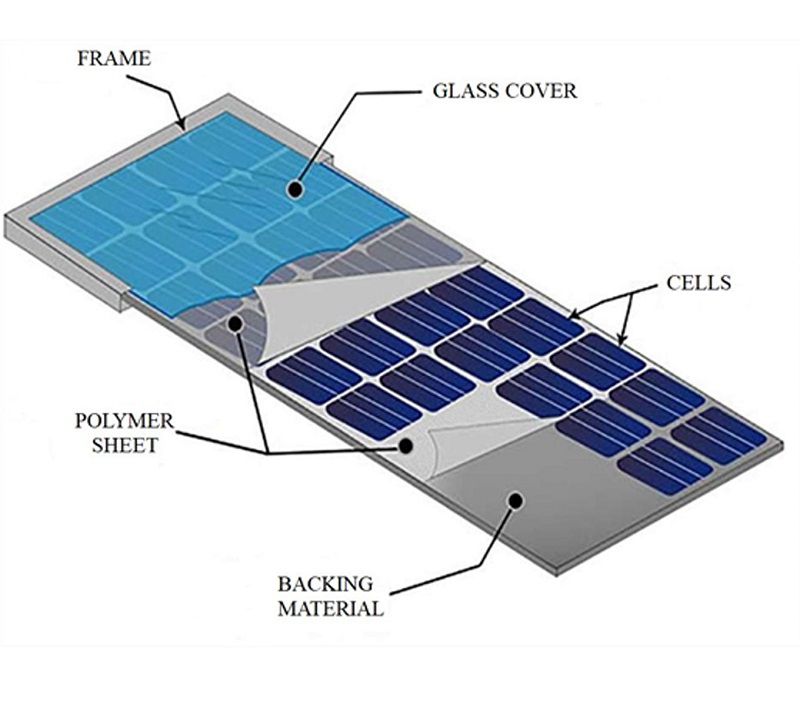

Các Thành Phần Chính Trong Một Tấm Pin Quang Điện

Mỗi chi tiết trong cấu trúc tấm pin đều đảm nhận một nhiệm vụ riêng biệt, từ hấp thụ ánh sáng, dẫn điện cho đến bảo vệ cơ học.

Khung Nhôm (Aluminum Frame)

Khung nhôm anodized bao bọc xung quanh tấm pin, đóng vai trò như một bộ xương vững chắc. Nhôm anod hóa có khả năng chống oxy hóa, chịu lực va đập mạnh và lực tải của gió tuyết. Ngoài ra, khung nhôm còn tạo điểm bám để cố định tấm pin lên hệ thống giá đỡ trên mái nhà.

Kính Cường Lực Bảo Vệ (Tempered Glass)

Nằm ở mặt trên cùng, lớp kính cường lực dày khoảng 3.2mm đến 4.0mm bảo vệ các tế bào quang điện bên trong khỏi mưa đá, bụi bẩn và tác động cơ học. Lớp kính này được phủ một lớp chống phản xạ (AR) giúp tối đa hóa lượng ánh sáng xuyên qua tới tế bào quang điện.

Lớp Màng Đóng Gói EVA (Ethylene Vinyl Acetate)

EVA là lớp màng polymer trong suốt nằm ở cả hai mặt (trên và dưới) của tế bào quang điện. Khi trải qua quá trình ép nhiệt (lamination), màng EVA kết dính kính, tế bào pin và tấm nền thành một khối đồng nhất, ngăn ẩm ướt và rung động làm hỏng cấu trúc bên trong.

Tấm Nền Bảo Vệ Mặt Sau (Backsheet)

Tấm nền thường làm từ nhựa polymer chịu nhiệt (như PVDF, PET) nằm ở mặt dưới cùng. Nhiệm vụ của nó là cách điện, chống thấm nước, bảo vệ tấm pin khỏi độ ẩm và tia UV từ phía sau. Trong các dòng pin hai mặt kính (bifacial), lớp nền này được thay bằng một mặt kính cường lực thứ hai.

Nhóm Linh Kiện Truyền Tải Và Kết Nối Điện

Sau khi dòng điện được tạo ra từ phản ứng quang điện, các linh kiện kết nối sẽ gom và dẫn điện ra ngoài an toàn.

Hộp Đấu Dây Junction Box

Hộp đấu dây gắn ở mặt sau tấm pin chứa các đi-ốt bypass (bypass diodes). Các đi-ốt này giúp dòng điện chạy vòng qua những tế bào pin bị che bóng, tránh hiện tượng quá nhiệt gây cháy hỏng (hotspot) và giảm thiểu sụt giảm công suất toàn hệ thống.

Dây Cáp Điện Và Jack Kết Nối MC4

Ra khỏi Junction Box là hai dây cáp điện chuyên dụng chịu nhiệt, kháng UV cùng chuẩn kết nối MC4 dạng chốt khóa an toàn. Chuẩn MC4 đảm bảo kết nối chống nước IP68, giúp ghép nối các tấm pin thành chuỗi (string) một cách dễ dàng.

Chi Tiết Tế Bào Quang Điện (Solar Cell) – Trái Tim Của Tấm Pin

Nếu xét về mặt chức năng, tế bào quang điện chính là phần quan trọng nhất khi giải đáp thắc mắc Cấu Tạo Tấm Pin Năng Lượng Mặt Trời Gồm Những Gì.

Vật Liệu Bán Dẫn Silicon Và Các Loại Tế Bào Quang Điện

Hầu hết các tấm pin thương mại hiện nay đều sử dụng Silicon – chất bán dẫn phổ biến thứ hai trên Trái Đất.

Tế Bào Pin Đơn Tinh Thể (Monocrystalline)

Được cắt từ các thỏi Silicon đơn tinh thể độ tinh khiết cao, pin Mono có màu đen đồng nhất. Nhờ cấu trúc tinh thể hoàn hảo, các electron di chuyển dễ dàng hơn, mang lại hiệu suất chuyển đổi cao nhất (thường từ 20% – 23%).

Tế Bào Pin Đa Tinh Thể (Polycrystalline)

Pin Poly được nấu chảy từ nhiều mảnh Silicon lại với nhau, tạo ra màu xanh đậm với các vân tinh thể lấp lánh. Loại này có chi phí sản xuất rẻ hơn nhưng hiệu suất thấp hơn pin Mono (khoảng 15% – 18%).

Cấu Trúc Lớp P-N Và Lớp Phủ Chống Phản Quang

Mỗi tế bào pin Silicon mỏng khoảng 160-180 µm được cấu tạo bởi hai lớp bán dẫn:

• Lớp bán dẫn N (Negative): Phủ phốt pho, dư thừa electron tự do.
• Lớp bán dẫn P (Positive): Phủ bo, thiếu hụt electron (tạo ra các lỗ trống).

Tại điểm tiếp xúc giữa hai lớp hình thành một lớp tiếp giáp P-N với điện trường nội bộ. Mặt trên của cell pin được phủ thêm một lớp Nitrua Silicon (SiNx) màu xanh thẫm chống phản quang, giúp hấp thụ tối đa hạt ánh sáng (photon).

Đột Phá Công Nghệ Chế Tạo Tấm Pin Thế Hệ Mới

Ngành năng lượng mặt trời không ngừng cải tiến kỹ thuật nhằm nâng cao hiệu suất và giảm chi phí sản xuất trên mỗi Watt điện.

Các Công Nghệ Tế Bào Pin Đang Chiếm Lĩnh Thị Trường

Hiện nay, các nhà sản xuất hàng đầu thế giới đang áp dụng nhiều công nghệ tinh vi trực tiếp lên cấu trúc tế bào quang điện:

• PERC (Passivated Emitter and Rear Cell): Bổ sung lớp thụ động hóa mặt sau giúp phản xạ các hạt photon chưa được hấp thụ quay trở lại cell pin lần hai.
• TOPCon (Tunnel Oxide Passivated Contact): Sử dụng lớp oxit siêu mỏng kết hợp silicon đa tinh thể giúp giảm tái hợp electron, nâng hiệu suất thương mại vượt mốc 24.5%.
• Half-Cut Cells: Cắt đôi cell pin truyền thống giúp giảm một nửa dòng điện qua mỗi thanh busbar, từ đó giảm tổn hao nhiệt điện trở I^2R và giúp pin hoạt động mát hơn.

Sự Kết Hợp Đỉnh Cao Trong Tấm Pin Hiện Đại

Nhờ tích hợp các công nghệ tiên tiến như TOPCon và Half-cut, các dòng sản phẩm chất lượng cao phân phối tại givasolar-jinko.vn luôn đạt hiệu suất vận hành tối ưu, độ suy giảm công suất thấp và chịu nhiệt độ môi trường khắc nghiệt cực tốt.

Nguyên Lý Hoạt Động Từ Cấu Tạo Tấm Pin

Mối liên kết giữa cấu tạo vật lý và cơ chế sinh điện diễn ra theo trình tự vật lý rất rõ ràng:

• Hấp thụ ánh sáng: Ánh sáng mặt trời mang năng lượng dưới dạng các hạt photon đập vào bề mặt tấm pin xuyên qua lớp kính cường lực.
• Giải phóng electron: Photon va chạm với các nguyên tử Silicon trong tế bào quang điện, truyền năng lượng để bứt các electron ra khỏi liên kết.
• Tạo dòng điện một chiều (DC): Điện trường tại lớp tiếp giáp P-N đẩy các electron tự do về lớp N và lỗ trống về lớp P. Các đường busbar kim loại thu gom dòng electron này tạo thành dòng điện một chiều (DC).
• Truyền dẫn ra bên ngoài: Dòng điện đi qua hệ thống dây dẫn, ra khỏi hộp đấu dây Junction Box và đi tới bộ biến tần (Inverter) để chuyển thành dòng điện xoay chiều (AC) dùng cho thiết bị gia đình.

Kết Luận

Tóm lại, câu hỏi Cấu Tạo Tấm Pin Năng Lượng Mặt Trời Gồm Những Gì đã được giải đáp chi tiết qua sự kết hợp ăn ý của 7 thành phần chính: khung nhôm, kính cường lực, màng EVA, tế bào quang điện Silicon, tấm nền, hộp đấu dây và jack kết nối. Việc hiểu rõ cấu trúc tỉ mỉ này không chỉ giúp bạn an tâm về độ bền của hệ thống mà còn dễ dàng đưa ra quyết định đầu tư thông minh cho giải pháp năng lượng xanh bền vững.
